黑龙江活性炭吸附回收氯化钯离子

　　活性炭吸附回收氯化钯离子

　　本期介绍了活性炭上氯化钯复合离子的吸附过程。随着温度的升高，发现活性炭可以增强吸附效果。结果表明，钯复合物可以与存在于活性炭表面的官能团发生反应。推平衡常数、热量和吸附熵等热力学参数。活性炭吸附氯化钯(II)二氯氧化钯或二氯化钯在活性炭表面形成。

　　经过大量的实例测试，活性炭可以从水溶液中吸收重金属。例如，从废水中吸附活性炭去除镉(II)，汞(II)，和铅(II)可以给离子。然而，即使溶液中的浓度很低，铂、钯、金等贵金属也可以这样提取。因此，这些金属可以从通常在再循环过程中产生的稀释水溶液中回收。活性炭吸附过程的机理取决于溶液等初始条件pH，金属离子的温度和吸附形式。例如，在氰化物溶液中，钯有2 它非常稳定，很容易被活性炭吸附。很明显，与氰化物配合物相比，Pd(II)氯化物配合物的稳定性较差。几份报告显示，钯在活性炭吸附过程中(II)还原成金属形式。因此，我们研究了恢复反应的可能条件。本工作的目的是研究和描述使用活性炭吸附作为吸附剂Pd(II)离子回收条件，找出这种活性炭是否也是Pd(II)复合还原剂。

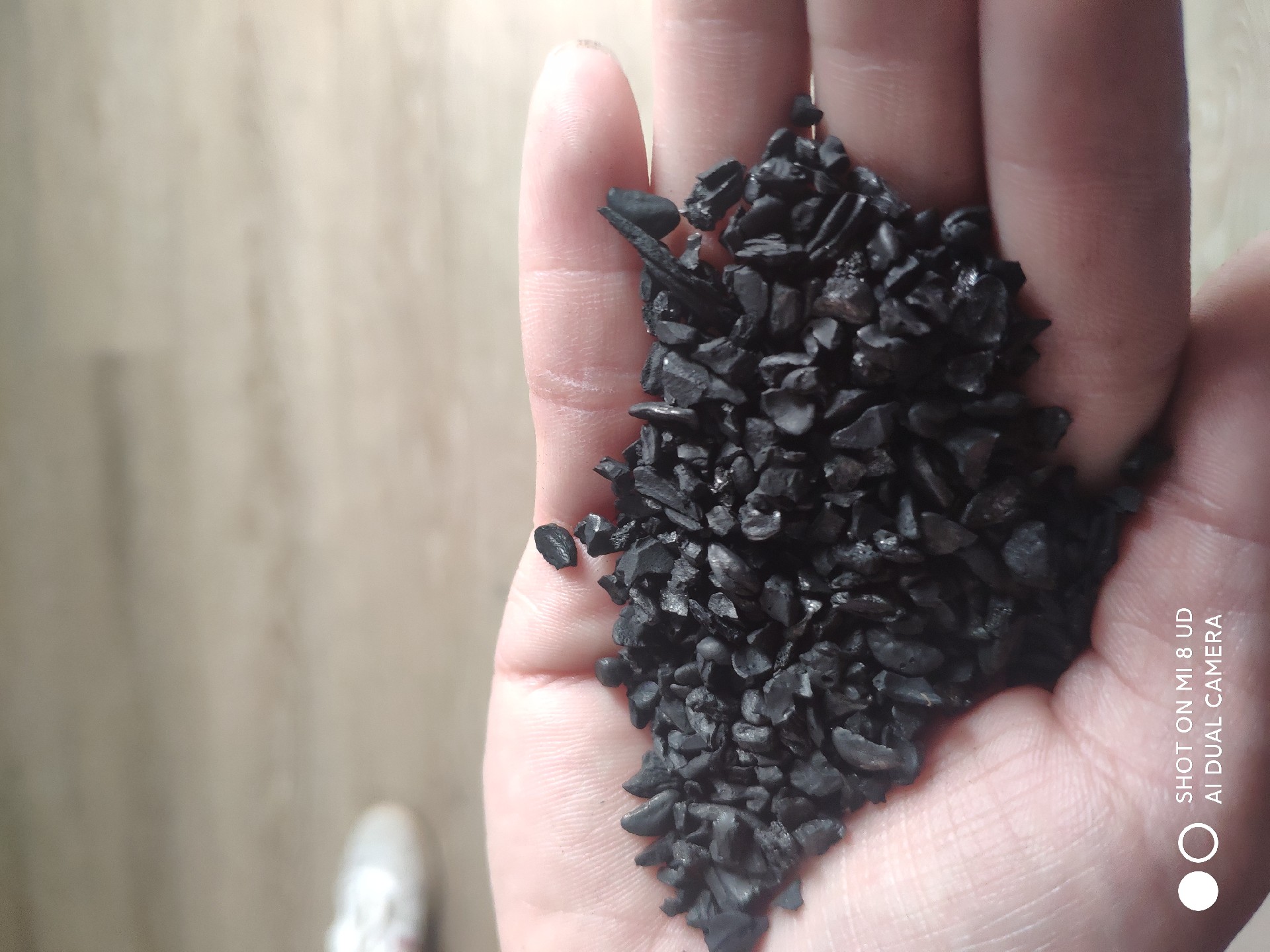

　　还应该提到的是，活性炭比离子交换剂便宜得多，因为这个事实，它可能对回收过程更有吸引力。温度和钯(II)初始浓度的影响。为此，利用我们新开发的活性炭，这种活性炭可以形式，使其更容易从溶液中分离出来。这种活性炭通常由椰子壳制成。此外，颗粒具有较高的机械强度和较大的表面积。*后，由于制造过程中的化学处理（蒸汽和正磷酸活化），该活性炭具有明显的官能团表面浓度（约18m mol·g-一、能起到还原剂或离子的作用。

　　氯化钯复合离子初始浓度对活性炭吸附的影响。试验条件：pH1，Cl-=0.1mol·kg-1。

　　钯初始浓度对活性炭吸附的影响

　　活性炭的吸附能力与其表面及其孔隙率有关。其次，研究了氯化钯离子初始浓度对活性炭添加后溶液中平衡浓度的影响。根据Lambert-Beer在这些波长下，溶液吸光度的降低和溶液中的定律Pd(II)浓度降低成正比。假设这种减少对应于活性炭表面吸附的钯的量。根据计算的Pd(II)浓度随时间变化，导致沉积过程中的动力曲线。注册动力学曲线，[PdCl 4 图1显示两对时间。溶液中可以观察到PdCl 4 2-浓度接近恒定值，不等于零。在这种情况下，这种观察是*重要的，因为它表明间的氯化钯(II)络合物的平衡分布。该平衡存在于系统中，可以提供吸附过程中的热力学信息。

　　吸附钯(II)活性炭光谱前后，[PdCl 4 2-]0=5×10-4mol·kg-1，[C]=1.67g·dm-3，pH1，T=60℃。

　　X射光电子能谱分析研究

　　材料在吸附过程前后的完整性XPS光谱如图2所示。考虑到观察到的溶液Pd(II)估计钯负荷等于0.7%(m/m)。从钯峰可以看出。对这一峰值进行更深入的分析，可以为我们提供钯电子结构的信息。

　　(A)活性炭的SEM分析，(B)选择区域放大率，(C和D)吸附氯化钯(II)复合离子后EDS截面分析。

　　用扫描显微镜分析样品。吸附试验后的活性炭样品为60℃干燥。然后将颗粒分成两部分，用砂纸(造粒1000)抛光获得的表面，直到表面平整。EDS分析。加速电压等于20kV。获得的结果如图3所示。

　　活性炭解吸过程的效率。

　　钯在活性炭表面剥离

　　当活性炭表面有二氯化钯时，应按方程解吸。因此，解吸试验在室温(20℃)使用100cm3盐酸(浓度为1mol·kg-1)或100cm3的高氯酸盐(浓度1mol.kg-1)。必须提到的是，吸附实验正在进行中pH等于1下，汽提过程在pH等于0下。由钯(II)负荷活性炭样品取自以往的吸附试验。预加载的活性炭通过过滤与溶液分离，然后在60℃下干燥。然后将干燥的预加载活性炭与盐酸溶液混合。大约10个月的解吸试验。前两天，我在溶液中观察到钯(II)浓度的快速增加*终在12天后获得恒定值。这些结果如图4所示作为黑色方块。样品在接下来的10个月里留在溶液中，以确保这确实是*终的平衡。此时后获得的值显示为红点。过量的盐酸是显而易见的，它应该足以溶解二氯化钯。结果表明，平衡状态不受时间的影响，表明观察到的状态是*终状态。实验期间似乎只有约50-65%的钯(II)活性炭表面可以洗脱物质。如上所述，施用过量盐酸。因此，一方面，不完全洗脱是可以的Pd2 OCl2的形成解释或活性炭表面的另一种钯(II)化合物。另一方面，它可能只与不同于初始状态的新平衡状态有关。用于**次解吸试验的活性炭进行简单的第二次解吸试验。实验条件和程序与**次解吸试验相同。观察到钯(II)洗脱又发生了。*初的24小时后，剩余钯高达17%(II)2个月后，总解吸效率达到98.4%的水平。

　　结果表明，氯化钯被活性炭化学吸附(II)二氯化二钯或二氯化钯在活性炭表面形成，活性炭表面无金属钯。活性炭的容量取决于取决于实验条件℃温度可达42mg·g-1的水平。在60℃在温度下，负载随温度升高至67mg·g-而略有增加。钯的吸附过程应在尽可能低的温度下进行。
